采用CD4017磁簧/干簧接近開關傳感器電路圖

時間:2019-01-03 11:26:48來源:網絡 作者:admin 點擊:次
采用CD4017磁簧/干簧接近開關傳感器電路圖 :

CD4017簡介

　　CD4017是一種十進制計數器/脈沖分配器。CD4017是5位Johnson計數器，具有10個譯碼輸出端，CP、CR、INH輸入端。時鐘輸入端的斯密特觸發器具有脈沖整形功能，對輸入時鐘脈沖上升和下降時間無限制。CD4017提供了16引線多層陶瓷雙列直插（D）、熔封陶瓷雙列直插（J）、塑料雙列直插（P）和陶瓷片狀載體（C）4種封裝形式。

　　CD4017工作條件

　　電源電壓范圍：3V-15V

　　輸入電壓范圍：0V-VDD

　　工作溫度范圍

　　M類：-55℃-125℃

　　E類：-40℃-85℃

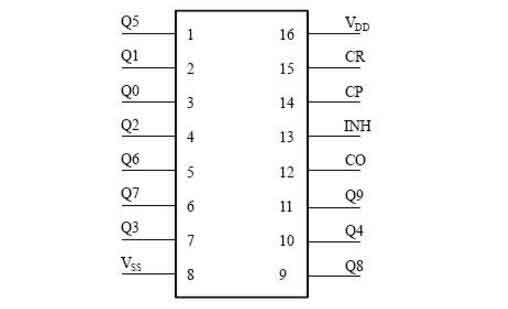

CD4017引腳圖及功能

cd4017工作原理詳解（cd4017引腳圖及功能_內部結構及應用<a href=http://www.6600560.cn/dianlutu/ target=_blank class=infotextkey>電路圖</a>）

　　CO：進位脈沖輸出

　　CP：時鐘輸入端

　　CR：清除端

　　INH：禁止端

　　Y0~Y9：計數脈沖輸出端

　　VDD：正電源

　　VSS：地

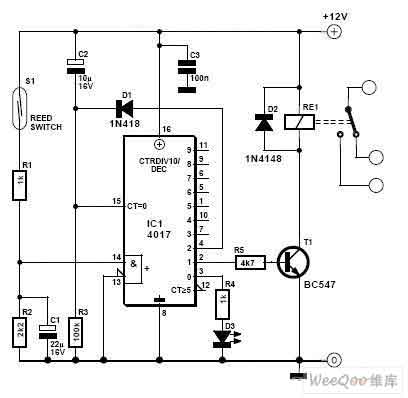

采用CD4017磁簧/干簧接近開關傳感器電路圖
