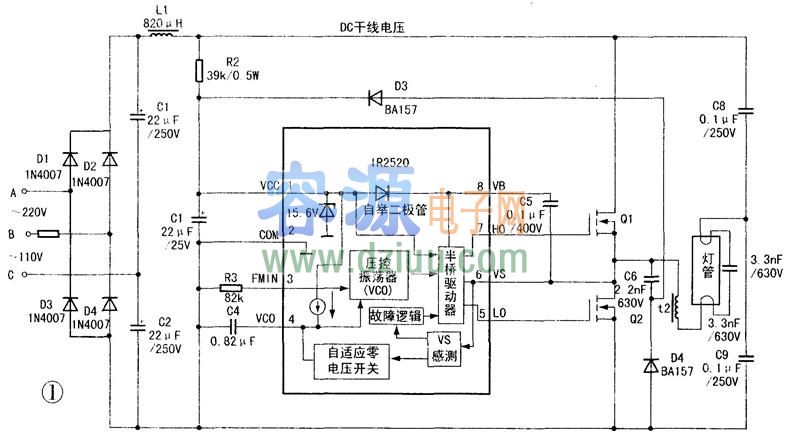

IR2520主要用作驅動40W以下的熒光燈。燈的額定功率不同，Q1、 Q2、L2及C7等元件參數略有差異。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

例如。當燈管額定功率在16-28W范圍內時。Q1和Q2應選用500V、2A的 MOSFET(如IRFC420等)，L2電感值約在1．8mH和3．5mH，C7容量通常為3．3nF-5．6nF。燈功率越大，L2的電感值則越小，具體通過調試確定，使燈電流接近或符合燈的額定電流。．   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
