電動機調速電路

220V交流電壓經C3降壓、VD3整流、C1濾波和VS穩壓后，為IC提供＋12V直流工作電壓。超低頻振蕩器通電工作后，從IC的3腳輸出頻率為1Hz左右的超低頻脈沖信號。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

此脈沖信號加在固態繼電器KN的控制端（正端），通過控制KN的通與斷（脈沖信號為正脈沖時，KN導通；脈沖信號為負脈沖時，KN截止），來控制VTH的導通角。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

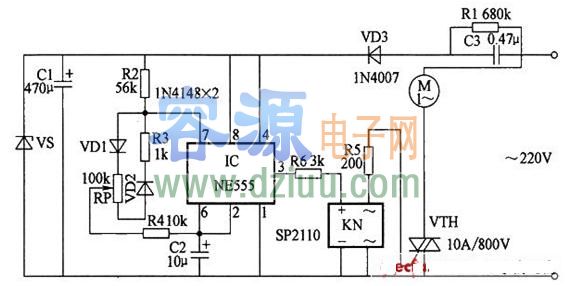

調節RP的阻值，可改變IC的3腳輸出脈沖信號的占空比。脈沖信號的占空比越大，在單位時間內VTH的導通時間就越長，電動機M的工作電壓也越高9運轉速度也越快。電動機調速電路:   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
