開關電源14種拓撲計算公式大匯總

時間:2019-01-21 17:04:35來源:網絡 作者:電子愛好者 點擊:次
Buck 變換器的功率器件設計公式 （ 1）：Buck 變換器的電路圖： （2）：Buck 變換器的主要穩態規格： （3）：功率器件的穩態應力：

              -- 無源開關 D：

                 上述公式是穩態工作時，功率器件上的電壓、電流應力。選擇功率器件時，其電壓耐量可放一個合適的余量（保證最壞情況下的電壓峰值不超過此值），電流耐量則得按器件的結溫降額要求決定、它與外部散熱條件和器件的通態電阻、通態壓降、結電容、反向恢復、結到殼的熱阻等密切相關，是功率器件熱設計的內容，將在以后的欄目中介紹。

             三繞組去磁正激變換器的功率器件設計公式

                 （1）：三繞組去磁正激變換器的電路圖：

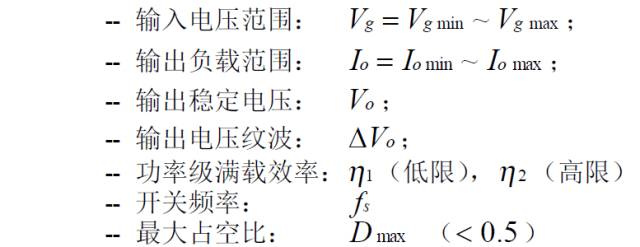

              （2）：三繞組去磁正激變換器的主要穩態規格：

           （3）：功率器件的穩態應力：

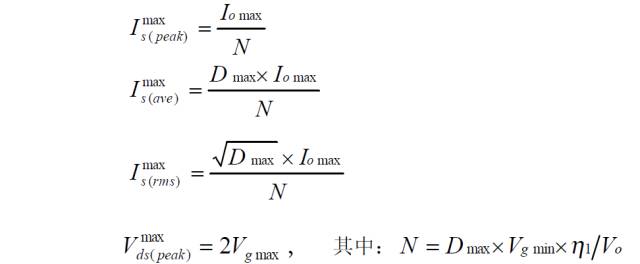

            -- 有源開關 S：

             -- 無源開關 D1，D2：

            上述公式是穩態工作時，功率器件上的電壓、電流應力。選擇功率器件時，其電壓耐量可放一個合適的余量（保證最壞情況下的電壓峰值不超過此值），電流耐量則得按器件的結溫降額要求決定、它與外部散熱條件和器件的通態電阻、通態壓降、結電容、反向恢復、結到殼的熱阻等密切相關，是功率器件熱設計的內容，將在以后的欄目中介紹。

               二極管去磁雙正激變換器的功率器件設計公式

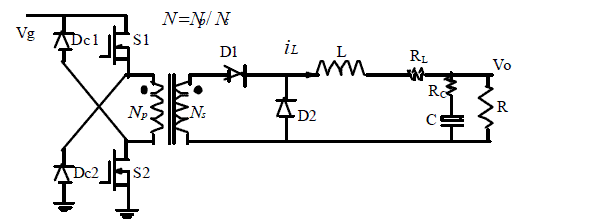

                （1）：二極管去磁雙正激變換器的電路圖：

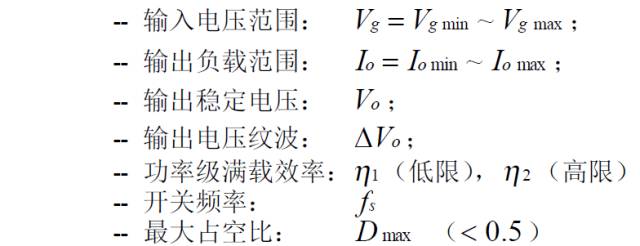

          （2）：二極管去磁雙正激變換器的主要穩態規格：

        （3）：功率器件的穩態應力：

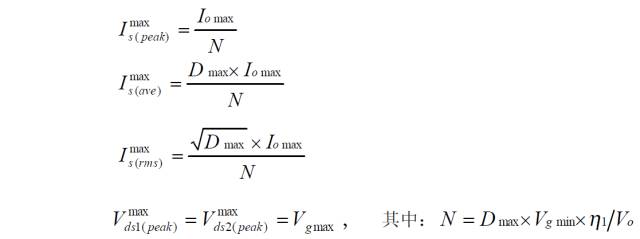

          - 有源開關 S1，S2：

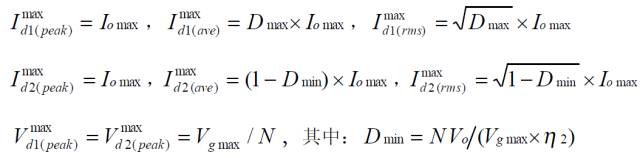

            - 無源開關 D1，D2：

                  上述公式是穩態工作時，功率器件上的電壓、電流應力。選擇功率器件時，其電壓耐量可放一個合適的余量（保證最壞情況下的電壓峰值不超過此值），電流耐量則得按器件的結溫降額要求決定、它與外部散熱條件和器件的通態電阻、通態壓降、結電容、反向恢復、結到殼的熱阻等密切相關，是功率器件熱設計的內容，將在以后的欄目中介紹。

            諧準去磁正激變換器的功率器件設計公式容－源－電－子－網－為你提供技術支持
