本文簡單介紹了幾種常用的控制電路原理圖，希望對大家有所幫助。
　　冷卻風扇的同步控制插座電路原理圖
　　該裝置的應用電路工作原理見下圖。對于用電設備的散熱，通常可以利用冷卻風扇來驅熱。利用LCE制成的同步控制插座不用對設備及其線路作任何改動，只要將用電設備的電源插頭插入到電源插座CZ1中，將電風扇的插頭插入到電源插座CZ2中即可。在用電設備通電時，電風扇就會自動啟動運轉，用電設備的電源斷開時，電風扇也隨即停止工作。

　　電度表空載節能器電路原理圖
　　該裝置的應用電路工作原理見下圖。我們知道，在電度表中，電壓線圈和電流線圈是并接在電網上的，不管回路中是否接有負載，電壓線圈始終是在消耗電能的。如果我們利用LCE模塊則可以將電度表的空耗問題徹底解決，當電流線圈回路中有負載RL串入時，電壓線圈也即刻接通，不影響用電計量;當負載RL斷開時，電壓線圈中的電流也被切斷，這樣就存在有空載損耗了。

　　共用天線放大器電源自控器電路原理
　　該裝置的應用電路工作原理見圖3。通常共用天線放大器和用戶電視機的電源開關是分離的。有時沒有一能電視機工作，而天線放大器仍然接通電源，白白消耗電能。而另一些時候，也可能有多臺電視機正在接收節目，而共用天線放大器的電源開關沒有合上，這樣當然得不到好的接收效果。采用LCE模塊則可以很方便地進行自動控制。

　　當電視機用的插座CZ1、CZ2、CZ3(當然還可以設計安裝更多的電源插座，只要所用的LCE功率允許)中的任意一只插有電視機的電源開關合上時，共用天線放大器的電源就自動供電。這樣既不會浪費電能，又不影響電視機用戶，且無須專人管理。

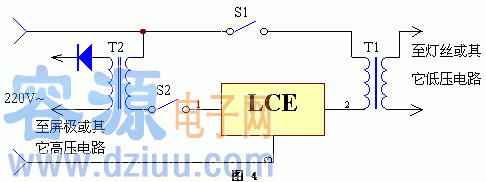

　　高、低壓順序控制開關工作原理
　　該裝置的應用電路工作原理見下圖。在一些由真空管組成的電子設備或其它某種設備中，對于幾種電源電壓，如高壓、低壓需按一定的順序啟動。如果一時疏忽，可能會誤操作。而利用LCE模塊則可以使這個問題迎刃而解。T1是低壓變壓器，它的初級線圈串聯在LCE的②腳中;T2是高壓變壓器，這的初級線圈串聯在LCE的①腳中。正常啟動的順序應是：先按下開關S1，過一會兒，讓真空管的燈絲預熱后，再按動開關S2。如果其操作順序相反，先按動開關S2，其電路是不會工作的，這樣就能確保操作程序的正確性。

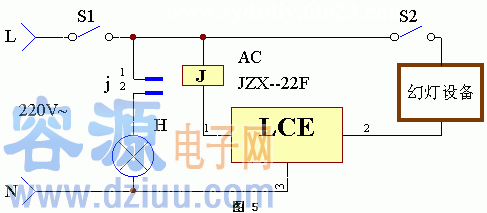

　　放映室燈光同步轉換器工作原理
　　該裝置的應用電路工作原理見下圖。在放映幻燈或電影、錄像時，往往要將室內的照明燈熄滅。放映結束時，又要馬上將電燈點亮，利用LCE模塊可能很方便地實現這種自動轉換。
　　當放映電源開關S2閉合時，交流繼電器J立即勵磁吸合，其常閉觸點j斷開，切斷了照明燈H的電源，H處于熄滅狀態。放映結束時，將開關S2斷開，此時繼電器J釋放，其觸點j復位閉合，照明燈H得電點亮。S1是室內電源開關。

　　停電應急燈自動轉換器工作原理
　　該裝置的應用電路工作原理見下圖。在一些不允許照明燈間斷的特殊場合(如正在做外科手術等)，利用LCE模塊制作的停電應急照明燈自動轉換器可以達到停電后照明無間斷效果。其中H1是常態照明設備;H2是停電應急時的照明設備。
