12v鋰電池充電器電路圖

時間:2019-07-22 11:07:16來源:網絡作者:電子愛好者點擊:次

12v鋰電池充電器電路圖

12Vdc移動電池充電器電路圖可以從12V汽車電源提供高達20 V的輸出，允許對NiCad電池單元進行恒定電流充電，最大電壓為18 V.

V1形成

12v鋰電池充電器電路圖

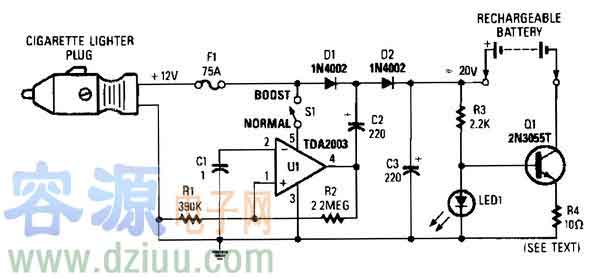

12Vdc移動電池充電器電路圖可以從12V汽車電源提供高達20 V的輸出，允許對NiCad電池單元進行恒定電流充電，最大電壓為18 V.

V1形成方波振蕩器D1和D2，將該方形耦合到12V電池供電，達到20 VDC以上。如果沒有必要，S1可以保持打開狀態。Q1形成電流調節器以確定可充電電池的充電水平。R4可以從工作臺中取出，也可以通過旋轉選擇開關激活。下表是R4用于為各種電池類型充電的值：

細胞大小	安培/小時率	R4值（14小時率）
ñ	150毫安	120歐姆（0.25瓦特
AA	500毫安	47歐姆@ .5瓦特
C	1500毫安	12歐姆©.5瓦特
d	1500毫安	12歐姆@ .5瓦特
D（高容量）	4000毫安	3.3歐姆@ 2瓦特

零件清單：

R1：390K

R2：2.2M

R3：2.2K

R4：10歐姆

C1：1uF

C2，C3：220uF

D1，D2：1N4002
Q1：2N3055T
U1：TDA2003
