串聯穩壓電源電路和典型應用電路圖(圖文)

時間:2018-12-20 10:38:13來源:網絡 作者:電子愛好者 點擊:次
　　在并聯穩壓電路中我們談到并聯穩壓電源有效率低、輸出電壓調節范圍小和穩定度不高這三個缺點。而串聯穩壓電源正好可以避免這些缺點，所以現在廣泛使用的一般都是串聯穩壓電源。 　　一

　　此時輸出電壓為：

　　

　　這時的輸出電壓是最小值。

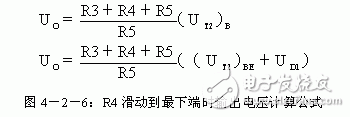

　　當R4滑動到最下端時T2基極電壓（UT2）B為：

　　

　　此時輸出電壓為：

　　

　　這時的輸出電壓是最大值。

　　以上計算中，當（UT2）BE《《UD1時可以忽略（UT2）BE的值。

　　通過上面的計算我們可以看出，只要合適選擇R3～R5的阻值就可以控制輸出電壓UO的范圍，改變R3和R5的阻值就可以改變輸出電壓UO的邊界值。

　　3、增加輸出電流

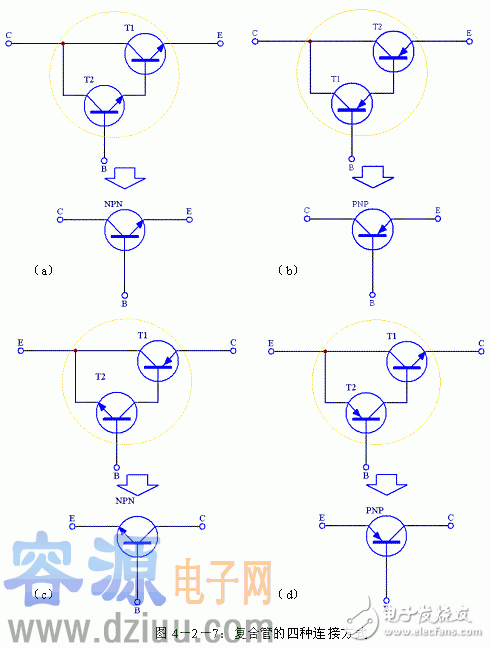

　　當輸出電流不能達到要求時，可以通過采用復合調整管的方法來增加輸出電流。一般復合調整管有四種連接方式，如圖4－2－7所示。

　　詳細解析串聯穩壓電源電路和典型電路圖容－源－電－子－網－為你提供技術支持
